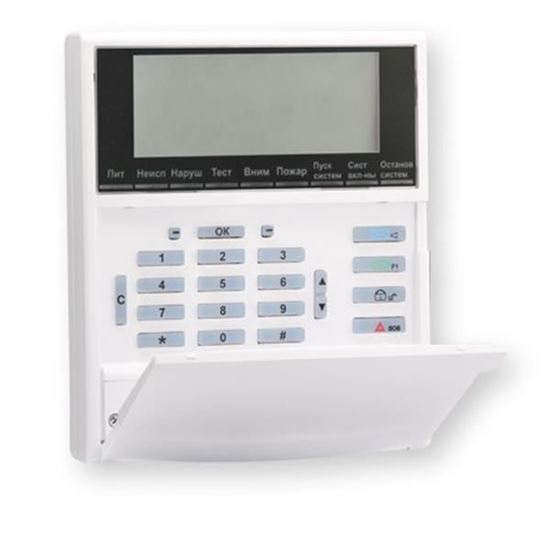

Астра-8145 Pro пульт контроля и управления для ППКОП

Назначение:

• ввод и передача PIN-кодов в ППКОП Астра-8945 Pro для авторизации и прямого управления
• отображение получаемых от ППКОП извещений на дисплее, встроенном звуковом сигнализаторе и индикаторах обобщенных сигналов
• управление релейным выходом по команде ППКОП.

Основные особенности:

• работа в составе системы с центральным ППКОП Астра-8945 Pro

• регистрация в системе до 8-ми пультов контроля и управления (ПКУ) на информационном интерфейсе RS-485;

• тестирование пульта из меню инженера пульта;

• просмотр состояния устройств, логических разделов, зон оповещения и событий системы. Доступ зависит от полномочий PIN-кодов пользователей. Не служит для настроек

• управление логическими разделами системы (взятиеснятие) вводом PIN-кода с присвоенными полномочиями

• оперативный вывод на дисплей прибора информации о текущих событиях в «двухэкранном» двухстрочном формате

• звуковая сигнализация о наличии нового события

• вывод на дисплей архива событий, хранящегося в центральном ППКОП, с защитой от несанкционированного доступа

• управление процессами в СОУЭ до 4-го типа включительно по СП3.13130.2009, включая ручное управление речевым оповещением в системе

• один индикатор для отображения состояния питания, 8 программируемых индикаторов обобщенного состояния разделов

• контроль отрыва от стены

• универсальный вход для подключения считывателей идентификаторов ТМ (Touch memory по спецификации Dallas Semiconductor DS1990A(R) или Wiegand-до 128 бит). В настоящей версии ПО системы подключение считывателей Wiegand к ПКУ заблокировано

• два входа питания (основной и резервный) по ГОСТ Р 53325

• два программируемых входа:

  • клеммы Zone1-GND – используется для контроля исправности источников питания пульта

  • клеммы Zone2-GND – ШС охранного типа

• входы Zone1-GND и Zone2-GND не предназначены для подключения активных извещателей с питанием по шлейфу

• интерфейс USB для связи с ПК

Информативность

• 9 трехцветных обобщенных системных индикаторов:

  • индикатор «ПИТАНИЕ» - состояние питания ПКУ (с учетом входа контроля «Zone1-GND»)

  • индикатор «НЕИСПРАВНОСТЬ» - общее состояние оборудования, неисправности (с учетом привязок к разделам)

  • индикатор «НАРУШЕНИЕ» - общее состояние охранных и технологических разделов (с учетом привязок)

  • индикатор «ТЕСТ» - прохождение режимов тестирования устройств системы (с учетом привязок)

  • индикатор «ВНИМАНИЕ» - состояние «однократной сработки» в пожарных разделах «с двукратной сработкой» (с учетом привязок)

  • индикатор «ПОЖАР» - общее состояние пожарных разделов (с учетом привязок)

  • индикатор «ПУСК СИСТЕМ» - не используется

  • ндикатор «СИСТЕМЫ ВКЛЮЧЕНЫ» - не используется

  • индикатор «ОСТАНОВ СИСТЕМ» - не используется

• программируемый релейный выход

• вход/выход интерфейсной линии RS-485

• выход «Out» - для подключения индикатора приема идентификаторов ТМ в случае, если считыватель ТМ в ППКОП активирован

Технические характеристики:

• напряжение питания от 10 до 27 В
• ток потребления, не более 150 мА
• время реакции пульта на команду управления с пульта, не более4 с
• длина линии интерфейса ТМ, не более 25 м
• длина линии интерфейса RS-485 при применении кабелей типов КСВ-0,52/КСПВГ 0,2-0,5/УТП-5 , не более 1000 м
• габаритные размеры 174х150х43 мм

Параметры входов Zone1-GND и Zone2-GND:

• - напряжение на клеммах Zone1-GND и Zone2-GND в дежурном режиме от 10 до 20 В в зависимости от используемого напряжения питания ППКОП
• - сопротивление на клеммах Zone1-GND и Zone2-GND в состоянии «Норма» от 3 до 5 кОм
• - сопротивление на клеммах Zone1-GND и Zone2-GND в состоянии «Нарушение» от 0 до 3 или более 5 кОм
• - время интегрирования для входа контроля источника питания (клеммы Zone1-GND) 300±30 мс
• - время интегрирования для ШС охранного типа (клеммы Zone2-GND) 500±50 мс

Параметры выхода Out:

• - ток нагрузки, не более 100 мА
• - напряжение нагрузки, не более 12 В

Параметры выхода Relay 1:

• - напряжение нагрузки, AC, не более 250 В
• - напряжение нагрузки, DC, не более 30 В
• - ток нагрузки, AC, DC, не более 5 А

Условия эксплуатации:

• - температураот -10 до +55°С
• - относительная влажность воздуха без конденсации влаги до 93% при +40°С
• - степень защиты оболочкой IP30
