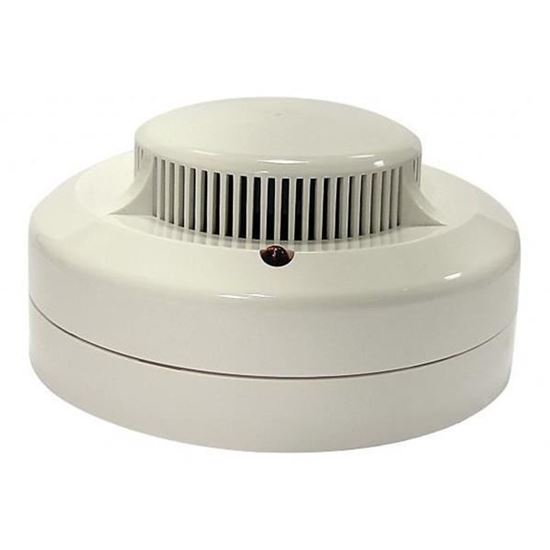

Извещатель пожарный дымовой оптико-электронный ДИП-141 (ИП-212-141)
Извещатель пожарный дымовый оптико-электронные ИП 212-141 предназначен для обнаружения загораний, сопровождающихся появлением дыма малой концентрации в закрытых помещениях различных зданий и сооружений. Питание извещателя и передача сигнала «Пожар» осуществляется по двухпроводному шлейфу сигнализации и сопровождается включением оптического индикатора при срабатывании извещателя. Извещатель не реагирует на изменение температуры, влажности, на наличие пламени, естественного или искусственного света. Извещатели ИП 212-141 предназначены для круглосуточной и непрерывной работы с приемно-контрольными приборами, обеспечивающими напряжение питания в шлейфе сигнализации в диапазоне от 9 до 30 В и воспринимающими сигнал «Пожар» в виде скачкообразного уменьшения внутреннего сопротивления извещателя в прямой полярности до величины не более 1000 Ом, таких как Гранит, Гранд Магистр, ВЭРС ПК, Сигнал-20, Сигнал-20П и др.
Основные особенности ДИП-141 (ИП-212-141):
- Сигнал «Пожар» сохраняется после окончания воздействия на извещатель дыма. Сброс производится с приемно-контрольного прибора отключением питания извещателя на время не менее 2 сек.
- Соединение датчика с розеткой является разъемным. Круговые контакты позволяют устанавливать извещатель, не ориентируя его относительно розетки. Розетка является унифицированной и позволяет устанавливать любой извещатель тм Рубеж без перемонтажа системы. Подключение минусового провода ШС к контактам 3 и 4, короткозамкнутым через извещатель, позволяет получить сигнал «неисправность ШС» на ППКП при изъятии извещателя с розетки.
- Извещатель имеет возможность установки на подвесной потолок, используя для этого специальную розетку, совмещенную с монтажным кольцом.
- Безвинтовой способ крепления проводов с помощью кнопки-зажима обеспечивает надежный контакт и простоту монтажа.
- При подключении извещателя к ШС приемно-контрольного прибора, имеющего функцию определения количества сработавших извещателей (функция двойной сработки), необходимо использовать добавочный резистор Rд. Номинал добавочного резистора зависит от того, к какому приемно-контрольному прибору подключен извещатель и рассчитывается исходя из сопротивления шлейфа прибора в режимах «Пожар» и «Внимание». Вместо добавочного резистора возможно использовать устройство согласования УС-01, устанавливаемое в розетку извещателя и содержащее резистор (номинал определяется при заказе) и контактную колодку.
- Извещатель может работать с приборами, имеющими четырехпроводную схему включения. Для этого используется устройство согласования УС-02. Оно устанавливается в корпусе штатной розетки извещателя.
- Извещатель обеспечивает возможность подключения выносного устройства оптической сигнализации (ВУОС)
- Если не требуется функция двойной сработки, то добавочный резистор Rд не устанавливается. При этом приемно-контрольный прибор должен иметь функцию ограничения тока в режиме «Пожар» до 20 мА во избежание выхода из строя извещателя.
Извещатель ДИП-141 (ИП-212-141) выполняет следующие функции:
- измерение концентрации дыма
- цифровая обработка по специальным алгоритмам результатов измерений и принятие решения о переходе в режим «Пожар»
- уменьшение внутреннего сопротивления в режиме «Пожар» до величины 1 кОм
- тестирование работоспособности с помощью специального устройства
- светодиодная индикация режимов работы.
Технические характеристики:
|
Чувствительность извещателя
|
0,05-0,2 дБ/м
|
|
Напряжение питания
|
9-30 В
|
|
Ток потребления в дежурном режиме
|
не более 0,04 мА
|
|
Инерционность срабатывания
|
не более 9 сек
|
|
Допустимый уровень воздействия фоновой освещенности
|
12000 лк
|
|
Допустимая скорость воздушного потока
|
до 10 м/с
|
|
Помехоустойчивость (по ГОСТ Р 53325):
|
4 степень
|
|
Степень защиты оболочки извещателя
|
IP 30
|
|
Габаритные размеры
|
94х44 мм
|
|
Вес извещателя
|
210 г.
|
|
Максимальная относительная влажность
|
95 ± 1%
|
|
Диапазон рабочих температур
|
-45 - +55 °С
|
|
Средний срок службы
|
не менее 10 лет
|
