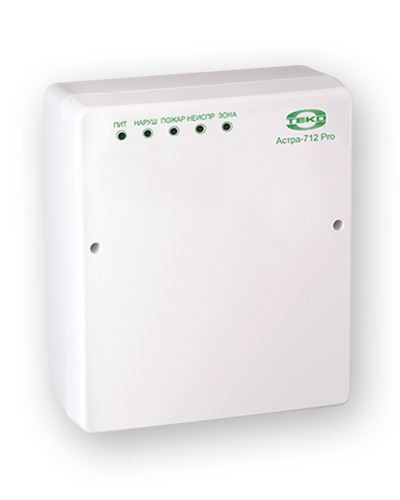

Прибор приемно-контрольный охранно-пожарный Астра-712 Pro

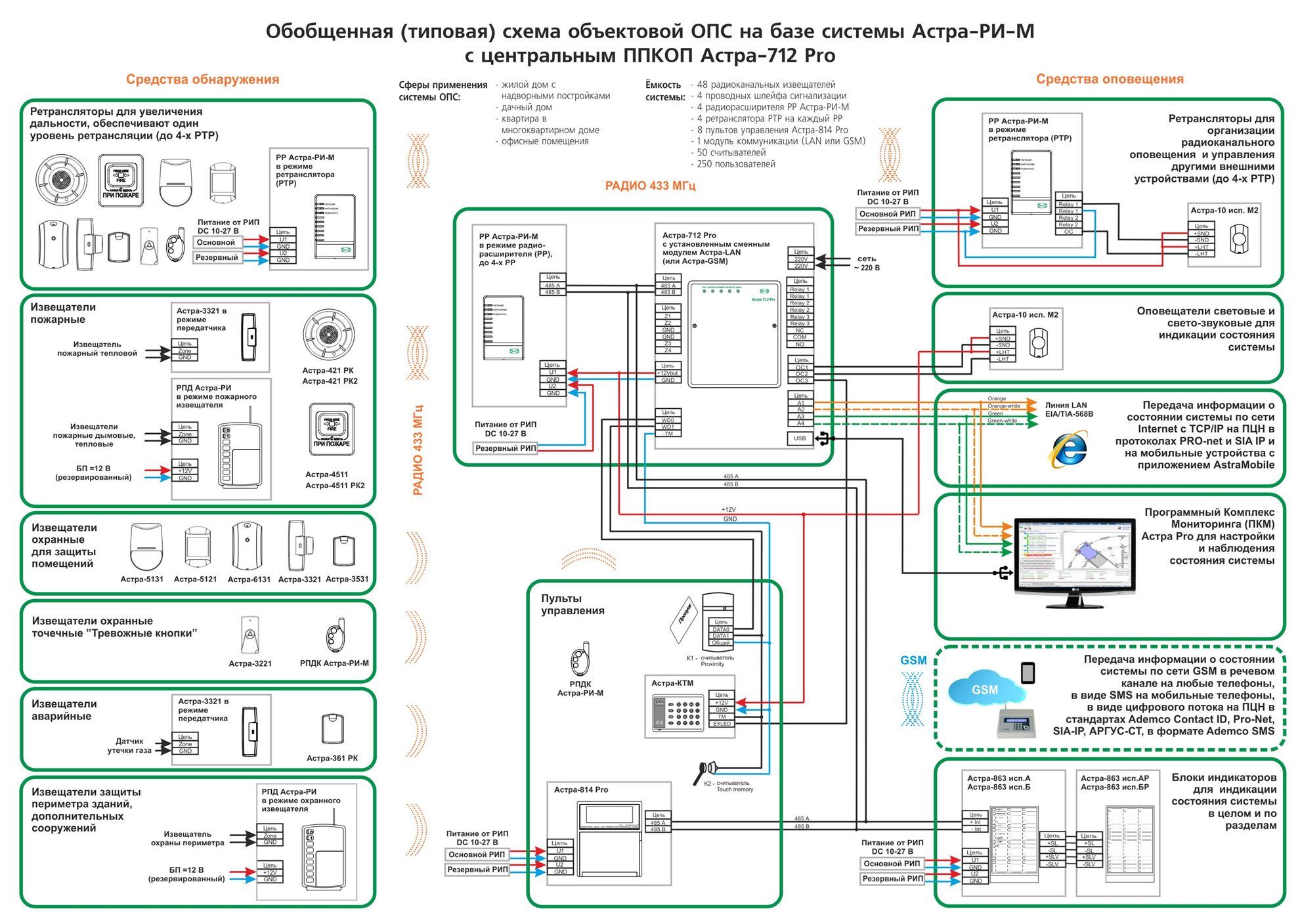

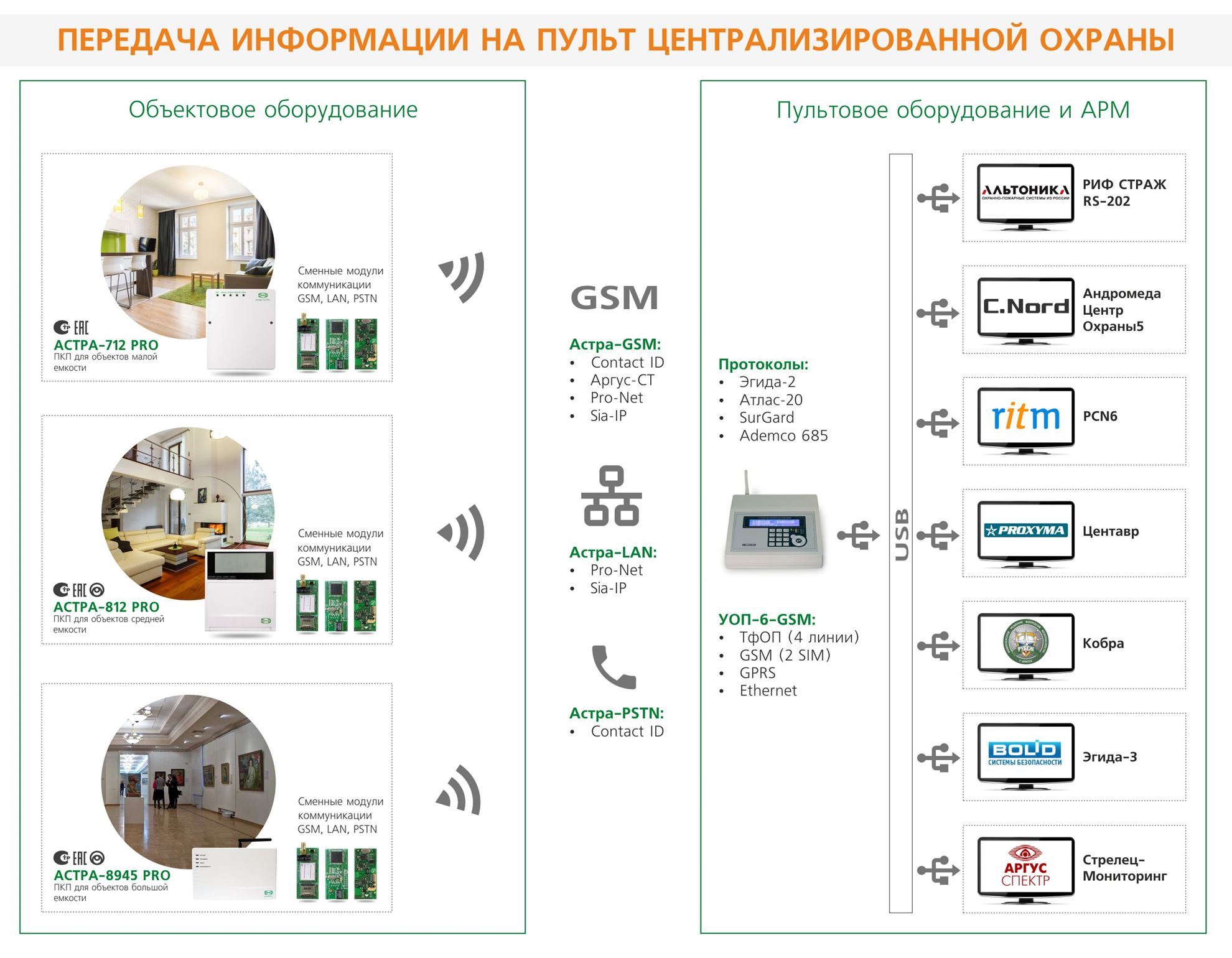

организация комбинированной охранно-пожарной и других видов сигнализации (аварийной, технологической и т.п.) путем совместной работы расширителей беспроводных и проводных зон на интерфейсе RS-485; контроль состояния радиоканального оборудования системы Астра-Zитадель через радиорасширители РР Астра-Z; контроль состояния радиоканальных извещателей системы Астра-РИ-М через радиорасширители РР Астра-РИ-М; контроль состояния встроенных 4 шлейфов сигнализации (ШС) с включенными охранными или пожарными извещателями; контроль состояния охранно-пожарных ШС через расширители проводных зон Астра-713 детализация контроля до индивидуального извещателя/ШС (адресность); организация системы оповещения и управления эвакуацией людей (СОУЭ) до 4 типа включительно с помощью радиоканальных речевых, световых и светозвуковых оповещателей; выдача извещений на ПЦН и другую аппаратуру через системные выходы типов Relay (реле) и ОС («открытый коллектор») в различных устройствах; информационный обмен по интерфейсу RS-485 с пультами контроля и управления Астра-814 Pro, блоками индикации Астра-863 и релейными блоками Астра-823/Астра-824; информационный обмен с программным комплексом мониторинга (ПКМ) системы Астра Pro через интерфейс USB.

3 562 руб

Количество:

Технические характеристики


Питание:
- от сети переменного тока частотой 50 Гц	187÷242 В
- от АКБ 7,2 А/ч	11÷14,2 В

Ток потребления:
- от цепи 12 В, не более	200 мА
- от АКБ 7,2 А/ч, не более:
- без сменных модулей	150 мА
- с модулем Астра-GSM	200 мА
- с модулем Астра-LAN	250 мА
- с модулем Астра-PSTN	180 мА

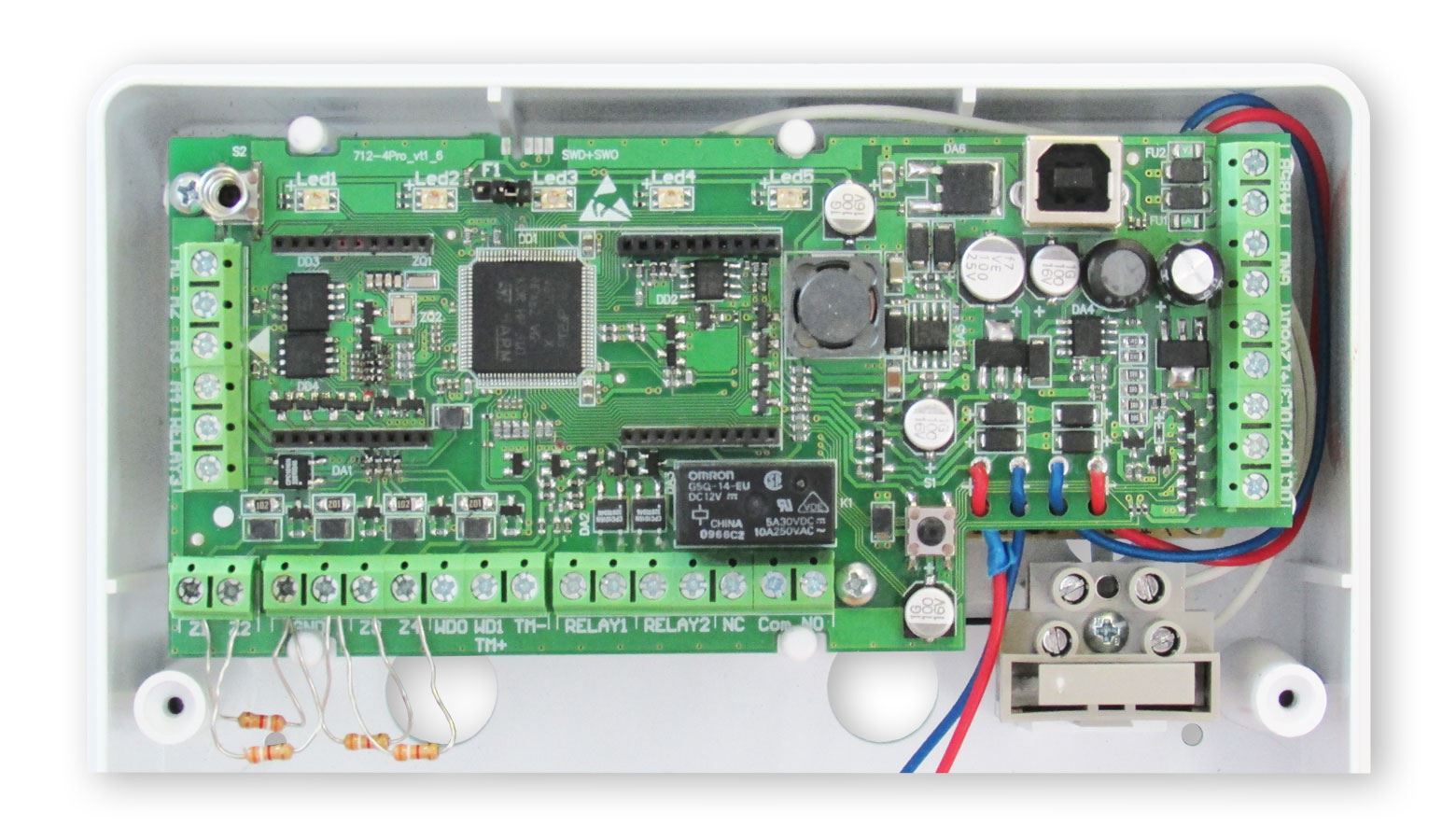

Параметры ШС (клеммы Z1-GND, Z2-GND, Z3-GND, Z4-GND):
- напряжение на клеммах ШС в дежурном режиме	от 9 до 14 В
- ток короткого замыкания по ШС, не более	20 мА
- ток на клеммах ШС для питания извещателей, не более	3 мА

Время интегрирования ШС:
- охранный	70 ± 10 мс
- пожарный	300 ± 30 мс

Сопротивление* ШС в состоянии:
- "норма"	от 3 до 5 кОм
- "нарушение" охранный	от 0 до 3 или более 5 кОм
- "нарушение" пожарный	от 1,5 до 3 или от 5 до 12 кОм
- "неисправность" пожарный	от 0 до 1,5 или более 12 кОм

Сопротивление* пожарного ШС в режиме двойной сработки в состоянии:
- "норма"	от 3 до 5 кОм
- "нарушение"	от 0 до 1,5 или от 5 до 12 кОм
- "внимание"	от 1,5 до 3 кОм
- "неисправность"	более 12 кОм

Реле 1, 2, 3 (клеммы RELAY1, RELAY2, RELAY3):
- максимальное напряжение нагрузки	100 В
- максимальный ток нагрузки,	100 мА

Реле 4 (клеммы NC, COM, NO):
- максимальное напряжение нагрузки, АС	250 В
- максимальное напряжение нагрузки, DС	30 В
- максимальный ток нагрузки, АС, DC	5 А

Выходы типа "открытый коллектор" (клеммы ОС1, ОС2, ОС3):
- максимальное напряжение нагрузки	27 В
- максимальный ток нагрузки	0,5 А

Максимальная длина линии интерфейса:
- ТМ	25 м
- WD	150 м
- RS-485	1000 м

Характеристики выхода +12 В (клеммы +12Vout, GND):
- ток максимальной нагрузки по выходу +12Vout	750 ± 50 мА
- напряжение по выходу +12Vout	от 10 до 14,2 В
- величина пульсации по выходу +12Vout	100 мВ

ток ограничения заряда АКБ при напряжении на ее клеммах от 13,5 до 13,8 В	330 ± 50 мА
напряжение АКБ, при котором происходит отключение ППКОП (при отсутствии сетевого напряжения)	10,5 ± 0,3 В
время работы от АКБ в дежурном режиме, в режиме «Тревога» без питания извещателей и внешней нагрузки, не менее	24 ч
время технической готовности, не более	60 с
габаритные размеры	190 × 165 × 80 мм
масса (без АКБ), не более	0,6 кг

Условия эксплуатации:
- температура	от -10 до +55°С
- относительная влажность воздуха без конденсации влаги	до 93% при +40°С
- степень защиты оболочкой	IP41

* Допустимый разброс значений сопротивления не более 10 %, для значения 12 кОм – не более + 2 кОм.

Информативность

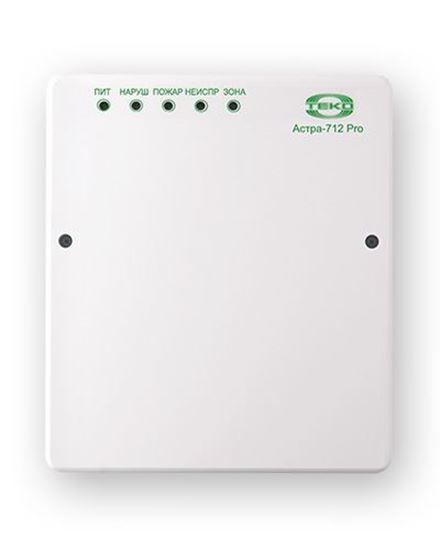

пять трехцветных индикаторов:

индикатор «ПИТ» - состояние питания
индикатор «НАРУШ» - общее состояние охранных разделов
индикатор «ПОЖАР» - общее состояние пожарных разделов
индикатор «НЕИСПР» - общее состояние оборудования, неисправности
индикатор «ЗОНА» - общее состояние встроенных ШС

программируемые выходы типа «открытый коллектор»
программируемые релейные выходы
вход/выход интерфейсной линии RS-485
4 универсальных входа/выхода (клеммы А1-А4) для сменного модуля, установленного в слот
интерфейс USB 2.0 для связи с ПК
