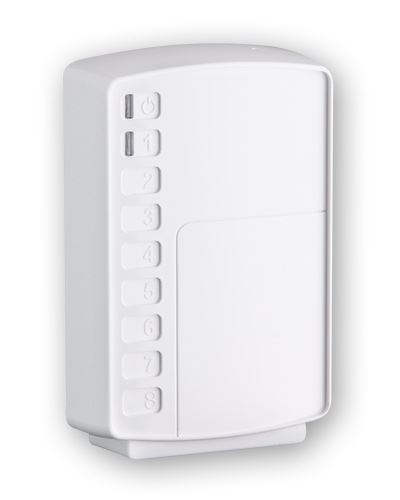

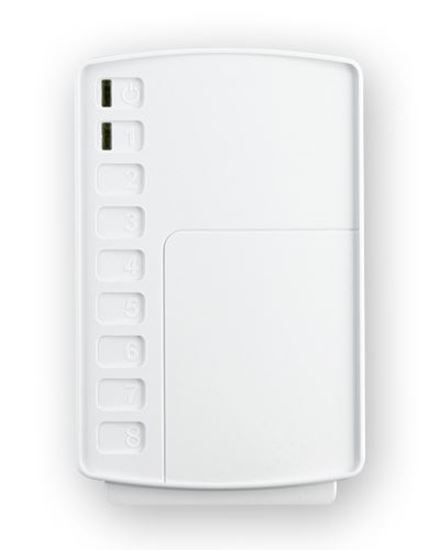

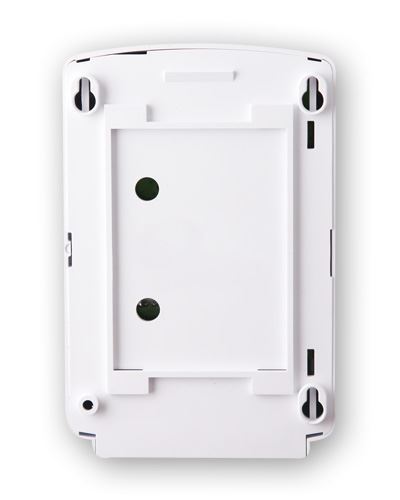

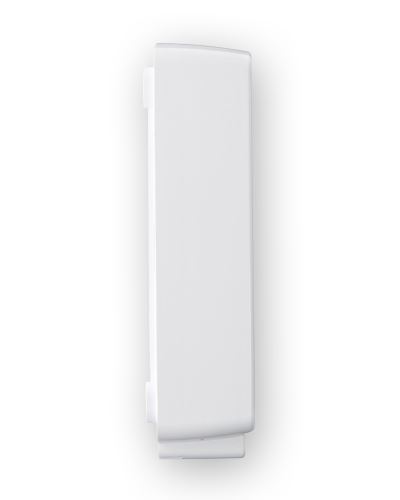

Радиоприемное устройство Астра-РИ-М РПУ

Основные данные

• РПУ Астра-РИ-М с новым программным обеспечением версии RIM-RPU-dv10_8 на аппаратной платформе "dv";
• РПУ  обеспечивает работу со всеми извещателями системы:
  • Астра-3221 - тревожная кнопка,
  • Астра-3321 - извещатель магнитоконтактный,
  • Астра-3531 - извещатель изменения положения,
  • Астра-361 исп.РК - аварийный извещатель утечки воды,
  • Астра-421 исп.РК - извещатель пожарный дымовой,
  • Астра-421 исп.РК2 - извещатель пожарный дымовой с двусторонней связью,
  • Астра-4511 - извещатель пожарный ручной,
  • Астра-4511 исп.РК2- извещатель пожарный ручной с двусторонней связью,
  • Астра-5121 - извещатель ИК с объемной зоной обнаружения, не реагирующий на перемещение животных весом до 20 кг,
  • Астра-5131 исп. А - извещатель ИК с объемной зоной обнаружения,
  • Астра-5131 исп. Б - извещатель ИК с поверхностной зоной обнаружения,
  • Астра-6131 - извещатель звуковой,
  • РПДК Астра-РИ-М - брелок управления + тревожная кнопка,
  • РПД Астра-РИ - радиопередающее устройство системы Астра-РИ в режиме извещателя охранного (РПДО) или пожарного (РПДП) типа системы Астра-РИ-М;
• модернизированный РПУ обеспечивает совместную работу при информационном обмене по линии расширения с ППКОП Астра-812/812М  совместно с ранее выпущенными РПУ Астра-РИ-М;
• в РПУ предусмотрено 3 режима работы, устанавливаемые перемычками: автономный, расширенный и режим ретранслятора (РТР), и режим модуля реле и оповещения (МРО), устанавливаемый с компьютера программой Pсonf-R (работа поддерживается только при совместной работе с РПУ в расширенном режиме работы);
• автономный режим работы обеспечивает:
  - контроль одним РПУ (без применения ППКОП Астра-812) - до 48 радиоустройств (извещателей, РТР);
  - поддержку до 4-х  РТР с одним уровнем ретрансляции;
  - программирование 2-х релейных выходов и 1 выхода типа “открытый коллектор” с помощью программы для компьютера Pсonf-R,
  - ведущий  режим работы РПУ в линии расширения по отношению к модулям реле Астра-821/822, модулю индикации Астра-861,
  - скорость обмена данными по линии расширения - 4800 бит/с,
  - смену частотной литеры РПУ с помощью перемычки и кнопки на плате РПУ,
  - регулировку времени контроля канала связи: 10, 20, 40 минут или без контроля,
  - регистрацию извещателей с помощью кнопки на плате РПУ,
  - управление запрещением/разрешением вывода на внутренние реле всех типов извещений кроме "Тревога/Пожар", "Вскрытие РПУ" и "Блокирование радиоканала",
  - включение режима "Память тревоги" с брелока РПДК,
  - включение режима "Обход неисправной цепи",
  - формирование кода в формате Touch memory (ТМ) для управления постановкой на охрану/снятием с охраны или работу выхода ТМ в режиме  переключателя (взят/снят),
  - формирование уникального кода ТМ для каждой кнопки управления брелока РПДК;
• расширенный режим работы обеспечивает:
  - подключение до 4-х РПУ к ППКОП Астра-812 или до 3-х РПУ к Астра-812М при встроенном модуле РПП Астра-РИ-М,
  - ведомый (пассивный) режим работы в линии расширения по отношению к ППКОП Астра-812/812М. ППКОП в этом случае является ведущим (главным)    устройством по отношению к РПУ, модулям реле Астра-821/822, модулю индикации Астра-861, коммуникаторам  Астра-881/882, передатчику РПД Астра-РИ
  - программную регулировку времени контроля радиоканала связи:  от 10 до 40 минут с шагом 1 минута или без контроля,
  - смену частотной литеры РПУ с клавиатуры ППКОП Астра-812/812М;
• режим ретранслятора обеспечивает:
  - передачу извещений от зарегистрированных в нем извещателей (до 47 шт.) на РПУ или на РПП Астра-РИ-М,
  - автоматическую регулировку времени контроля радиоканала,
  - смену частотной литеры с помощью кнопки на плате РПУ Астра-РИ-М,
  - контроль качества связи РТР с РПУ по индикации с помощью перемычки F8 на плате РТР,
  - поддержку 2-х функций в одном приборе: РТР и МРО. Поддержка функции МРО включается через меню ППКОП Астра-812 или Астра-812М;
• режим модуля  реле и оповещения поддерживается только при наличии в системе ППКОП Астра-812 или Астра-812М и обеспечивает:
  - прием извещений о состоянии системы по радиоканалу от РПУ,
  - программирование  2-х релейных выходов  и 1 выхода типа “открытый коллектор” с помощью программы для компьютера  Pсonf-R,
  - автоматическую регулировку времени контроля радиоканала,
  - смену частотной литеры с помощью кнопки на плате РПУ Астра-РИ-М;
• тактика работы реле РПУ в заводских установках одинакова для автономного, расширенного режима работы и режима ретранслятора:
  - реле 1 отображает состояние всех зарегистрированных радиоканальных извещателей охранного типа (кроме брелока),
  - реле 2 отображает состояние всех зарегистрированных радиоканальных извещателей пожарного типа и брелока,
  - выход типа "открытый коллектор" отображает состояние всех зарегистрированных радиоканальных извещателей в режиме работы "звуковой";
• в РПУ обеспечивается с помощью перемычек :
  - выбор режима работы РПУ: автономный, расширенный, режим работы РТР,
  - включение режима работы с ПК;
• в РПУ обеспечивается возможность обновления программного обеспечения и настройки выходов пользователем с ПК при помощи программы для ПК Pсonf-R;
• в РПУ обеспечивается возможность сохранения в ПК и восстановления из ПК резервных копий памяти регистрации радиоустройств в РПУ и РТР (программа для ПК Pсonf-R);

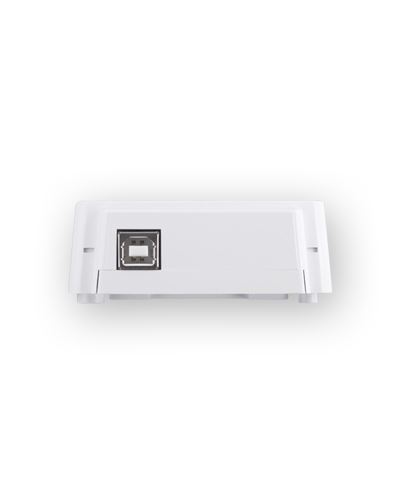

• подключение к ПК обеспечивается USB кабелем типа AM/BM;
• не требует получения разрешений на применение от органов государственной радиочастотной службы.
